ADAPTATEUR RÉSEAU CPL AV (200 MBPS) #F5D4072ED - Adaptateur CPL BELKIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur réseau CPL AV (200 Mbps)
Caractéristiques techniques principales	Norme CPL AV200, vitesse de transmission jusqu'à 200 Mbps
Alimentation électrique	Alimentation secteur, prise murale
Dimensions approximatives	Environ 10 x 6 x 5 cm
Poids	Environ 200 g
Compatibilités	Compatible avec tous les appareils utilisant la norme Ethernet
Fonctions principales	Extension de réseau via le courant électrique, prise Ethernet intégrée
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques
Pièces détachées et réparabilité	Non spécifié, produit généralement non réparable
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité électrique
Informations générales utiles	Installation facile, plug-and-play, idéal pour les maisons avec des murs épais

FOIRE AUX QUESTIONS - ADAPTATEUR RÉSEAU CPL AV (200 MBPS) #F5D4072ED BELKIN

Comment installer l'adaptateur réseau CPL BELKIN ?

Pour installer l'adaptateur, branchez-le sur une prise électrique près de votre routeur et connectez-le à celui-ci avec un câble Ethernet. Ensuite, branchez le second adaptateur dans une autre pièce et connectez-le à votre appareil via un autre câble Ethernet.

Que faire si la connexion CPL est instable ?

Assurez-vous que les adaptateurs sont branchés directement dans des prises murales et non sur des multiprises. Évitez également de les placer près d'appareils électroménagers qui pourraient interférer avec le signal.

Puis-je utiliser plusieurs adaptateurs CPL sur le même réseau ?

Oui, vous pouvez ajouter plusieurs adaptateurs CPL pour étendre votre réseau. Assurez-vous qu'ils sont tous sur le même circuit électrique pour de meilleures performances.

Comment réinitialiser l'adaptateur CPL ?

Maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que le voyant LED clignote, puis relâchez-le. Cela réinitialisera l'adaptateur aux paramètres d'usine.

L'adaptateur CPL fonctionne-t-il avec tous les types de routeurs ?

Oui, l'adaptateur CPL BELKIN est compatible avec la plupart des routeurs, qu'ils soient filaires ou sans fil. Assurez-vous simplement d'utiliser un câble Ethernet pour la connexion initiale.

Quel est le débit maximum de l'adaptateur CPL BELKIN ?

L'adaptateur réseau CPL BELKIN a un débit maximum théorique de 200 Mbps. Cependant, le débit réel peut varier en fonction de la distance et des interférences sur le réseau électrique.

Que faire si le voyant LED ne s'allume pas ?

Vérifiez que l'adaptateur est correctement branché à une prise électrique fonctionnelle. Si le problème persiste, essayez de le brancher dans une autre prise ou réinitialisez l'adaptateur.

Est-ce que cet adaptateur prend en charge le chiffrement de sécurité ?

Oui, l'adaptateur réseau CPL BELKIN prend en charge le chiffrement AES 128 bits pour sécuriser votre connexion. Vous pouvez configurer la sécurité à l'aide du bouton de synchronisation sur les adaptateurs.

Comment vérifier si mon adaptateur CPL fonctionne correctement ?

Pour vérifier le bon fonctionnement, assurez-vous que les voyants LED indiquent une connexion stable. Vous pouvez également tester la vitesse de votre connexion Internet à l'aide d'un outil en ligne.

MODE D'EMPLOI ADAPTATEUR RÉSEAU CPL AV (200 MBPS) #F5D4072ED BELKIN

1. Introduction 1
   chromatistiques. 1
   Caracteristiques techniques du produit 2
   Configuration requise 3
   Contenu de l'emballage. 3
2. Installation et configuration de l'adaptateur 4
3. Configuration 5
   4.Information 6

Merci d'avoir choisi l'Adaptateur réseau CPL AV Belkin (l'adaptateur). Personne n'apprecie généralement de devoir acheter des cables réseau longs et couâteux et de devoir les tirer d'une pièce à l'autre. Cet adaptateur propose l'une des solutions les plus simples pour facilititer la connexion dans les réseaux domestiques ou des petites entreprises. Gráce à cet adaptateur, les utilisateurs disposent désormais d'une solution réseau totale. L'Adaptateur réseau CPL AV fonctionné selon la norme HomePlug® 2.0 de spécification de courant porteur, proposant jusqu'à 200 Mbps* de bande passante sur un câblage secteur résidentiel. Étant donné que le courant électrique est le support le plus omniprésent dans les foyers, avec plusieurs prises dans chaque piece, l'adaptateur permet demettre en réseau plusieurs ordinateurs de bureau et ordinateurs portables pour partager une connexion Internet, une imprimante ou des fichiers, ou pour jourer à des yeux, le tout sans câbles supplémentaires. Le traitement évolué du signal est en mesure de conserver la couverture dans l'immeuble en entier, même suivant divers circuits de phase.

L'installation de l'adaptateur nécessite seulement l'installation d'une carte réseau 10/100 Mbps sur les ordinateurs. L'Adaptateur réseau CPL AV est ainsi compatible avec n'importe que chaque plate-forme, y compris les machines Mac, Windows et UNIX.

Pour plus de sécurité, tous les dispositifs HomePlug utilisent un chiffrement AES 128 bits. Grace à la combinaison du chiffrement et de l'utilisation du réseau électrique domestique privé, le HomePlug est une solution beaucoup plus sécurisée que les technologies concurrentes.

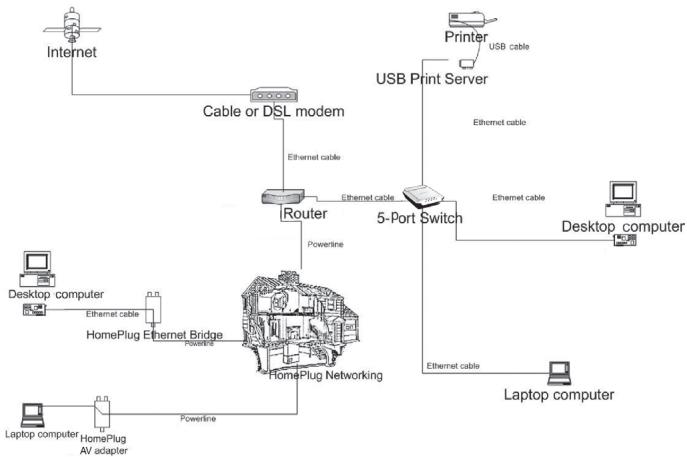

L'Adaptateur réseau CPL AV propose une solution ideale pour creer un réseau domestique sans nouveaux cables. Grace à son installation Plug & Play facile et à la fiabilité des produits Ethernet HomePlug, l'Adaptateur réseau CPL AV offre une solution ideale pour la mise en place d'un réseau haut débit.

\section*{Caracteristiques}

• Bande passante jusqu'à 200 Mbps* sur un réseau électrique résidentiel standard
  Le signal HomePlugonneuement par le disjoncteur
• Sécurité des données par chiffrement AES 128 bits
• Chiffrement matériel, sans diminution de la bande passante
  Utilisation de l'interface IEEE 802.3
  Installation Plug & Play
• Conformité à la norme HomePlug 2.0 de spécification de courant porteur
  Coexistence possible avec les réseaux HomePlug 1.0 et 1.0 Turbo

1

POWERLINE NETWORKING

Spécifications du produit

Interface ordinateur : IEEE 802.3/802.3u

Température de fonctionnement : de 0 à 40 °C

Température de stockage : de -20 à 80 °C

Humidité : Max. 5 à 90 % (sans condensation)

*Le débit de transmission mentionné (200 Mbps) est le débit de données physique. Le débit réel est inférieur.

Témoin d'alimentation

Vert continu - Connecté au réseau CPL

Éteint - Éteint

Vert clignotant - Configuration du chiffrement en cours

Vert continu - Configuration du chiffrement réussie

Double clignotant - Échec du chiffrement

Voyant de liaison CPL

Clignotant - Réception ou transmission de données CPL

Vert - Excellent débit de liaison plus de 20 Mbps

Jaune - Débit de liaison normal : 10-20 Mbps

Rouge - Faible débit de liaison : 0-10 Mbps

Éteint - Aucune activité

Voyant de liaison Ethernet

Vert - Liaison avec port 10/100 Mbps

Vert clignotant – Réception ou transmission au port 10/100 Mbps

Éteint – Aucune liaison Ethernet

Configuration requise

Au moins deux dispositos HomePlug
- Un port Ethernet disponible sur chaque ordinateur ou dispositif réseau
- Une prise de courant disponible
- Un câblage électrique standard
- Lecteur de CD-ROM

Contenu de l'emballage

• Deux Adaptateurs réseau CPL AV
• Guide d'installation rapide HomePlug
• Manuel de l'utilisateur HomePlug (sur CD-ROM)
  CD-ROM
• Carte de garantie limitee
• Deux cordons d'alimentation
• Deux câbles Ethernet CAT5/RJ45
• Deux adaptateurs pour prise murale

Présentation

L'Adaptateur réseau CPL AV s'installe en quelques secondes seulement et sans qu'il soit nécessaire de-disposer de longs cables partout dans la maison. Branchez les unités directement dans une prise de courant secteur libre et connectez à tout dispositif doté d'un port Ethernet. Les utilisateurs peuvent modifier aléatoirelement le mot de passée sécurité de leur réseau CPL.

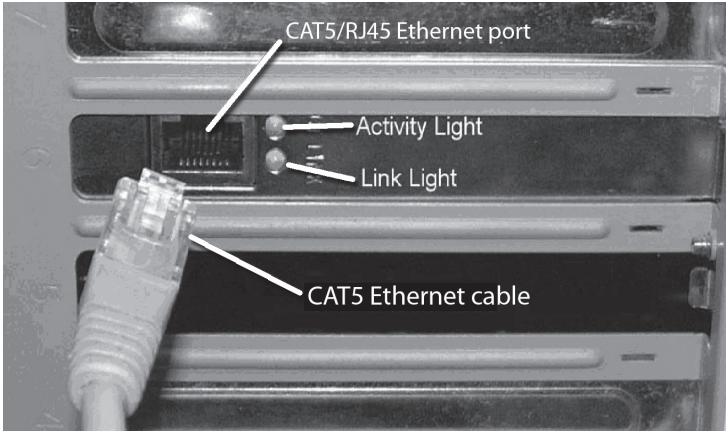

Configuration du matériel

1. Branchez votre cable réseau sur le port RJ45 de la carte réseau de l'ordinateur.
2. Branchez l'autre extrémité du cable reseau sur le port RJ45 situé à l'arrière de l'adaptateur.
3. Branchez le cordon d'alimentation ou l'adaptateur pour prise murale sur le connecteur correspondant à l'arrête de l'adaptateur.
4. Branchez directement la fiche du cordon d'alimentation ou de l'adaptateur pour prise murale sur une prise secteur murale.

REMARQUE: Ne branchez pas l'appareil sur un onduleur ou un bloc multiprise avec protection contre les surtensions. L'adaptateur possède un filtré d'alimentation intégré pour la protection contre les surtensions.

Presentsation

L'adaptateur utilise un chiffrement AES 128 bits pour bloquer les intrusions extérieures. Par défaut, la protection est activée. Toutefois, nous vous recommendons de modifier le mot de passer réseau par défaut à l'aide du bouton « Encryption » situés sur les unités.

Réinitialisation Chiffrement

Modification du mot de passer réseau

1. Lorsque les deux adaptateurs sont branchés au mur, appuyez sur le bouton « Encryption » sur la première unité pendant plus de 0,5 seconde, mais moins de 3 secondes.
2. Dans les 2 minutes qui suivent, appuyez sur le bouton « Encryption » sur la deuxième unité pendant plus de 0,5 seconde, mais moins de 3 secondes.
3. Le mot de passer reseau est-dessormais modifie aleatoirement et sauvegarde sur les unités. Le mot de passer ne peut etre perdu, meme si les adaptateurs sont débranchés du mur.

Ajout d'un autre adaptateur au réseau

1. Si le mot de passer par défaut a été modifié, tout nouvel adaptorateur doit accérir le nouveau mot de passer avant d'être ajouté au réseau.
2. Appuyez sur le bouton « Encryption » sur une unitéchiffrée pendant plus de 0,5 seconde, mais moins de 3 secondes.
3. Dans les 2 minutes qui suivent, appuyez sur le bouton « Encryption » sur la nouvelle unité pendant plus de 0,5 seconde, mais moins de 3 secondes.
4. Le nouveau dispositif possède maintainant le mot de passer réseau et a été ajusté au réseau CPL existant.

Rétablissement du mot de passer par défaut

1. Si désiré, il est possible de rétablit le mot de passer réseau par défaut sur un adaptateur.
2. Tandis que l'adaptateur est branché, appuyez sur le bouton « Encryption » et maintenez-le pendant plus de 10 seconds.

Rétablissement des paramètres par défaut

Pour rétablit les paramètres par défaut, appuyez sur le bouton « Reset » à l'aide d'un objet pointu et maintenez-le pendant 5 secondes.

Vous trouverez des informations techniques sur le site, www.belkin.com, dans la section Assistance.

Pour communiquer avec l'assistance technique par téléphone, appelez le numéro figurant dans la liste ci-dessous*.

*Hors coût de communication locale.

Pays	Numéro	Adresse Internet
AUTRICHE	0820 200766	http://www.belkin.com/uk/networking/
BELGIQUE	07 07 00 073	http://www.belkin.com/nl/networking/
République TCHÉQUE	239 000 406	http://www.belkin.com/uk/networking/
DANEMARK	701 22 403	http://www.belkin.com/uk/networking/
FINLANDE	00800 - 22 35 54 60	http://www.belkin.com/uk/networking/
FRANCE	08 - 25 54 00 26	http://www.belkin.com/fr/networking/
ALLEMAGNE	0180 - 500 57 09	http://www.belkin.com/de/networking/
GRÈCE	00800 - 44 14 23 90	http://www.belkin.com/uk/networking/
HONGRIE	06 - 17 77 49 06	http://www.belkin.com/uk/networking/
ISLANDE	800 8534	http://www.belkin.com/uk/networking/
IRLANDE	0818 55 50 06	http://www.belkin.com/uk/networking/
ITALIE	02 - 69 43 02 51	http://www.belkin.com/it/support/tech/issues_more.asp
LUXEMBOURG	34 20 80 85 60	http://www.belkin.com/uk/networking/
PAYS-BAS	0900 - 040 07 900,10 € par minute	http://www.belkin.com/nl/networking/
NORVÉGE	81 50 0287	http://www.belkin.com/uk/networking/
POLOGNE	00800 - 441 17 37	http://www.belkin.com/uk/networking/
PORTUGAL	707 200 676	http://www.belkin.com/uk/networking/
RUSSIE	495 580 9541	http://www.belkin.com/networking/
AFRIQUE DU SUD	0800 - 99 15 21	http://www.belkin.com/uk/networking/
ESPAGNE	902 - 02 43 66	http://www.belkin.com/es/support/tech/networkingsupport.asp
SUÉDE	07 - 71 40 04 53	http://www.belkin.com/se/support/tech/networkingsupport.asp
SUSSE	08 - 48 00 02 19	http://www.belkin.com/uk/networking/
ROYAUME-UNI	0845 - 607 77 87	http://www.belkin.com/uk/networking/
AUTRES PAYS	+44 - 1933 35 20 00

Déclaration FCC

Attention : Exposition aux radiations dues aux fréquences radio.

La puissance d'émission en sortie de cet apparéil reste largement en dessous des limites d'exposition aux fréquences radios de la FCC. Toutefois, il est conseilé d'utiliser l' apparéil de manière à minimiser les risques d'exposition dans des conditions de fonctionnement normales.

Lorsqu'une antennene extérieure est raccordee a l'appareil, la placer de maniere a minimiser les risques d'exposition dans des conditions de fonctionnement normales. Pour eviter la possiblité d'exceder les limites d'exposition aux fréquences radio de la FCC, il est conseillé d'eviter qu'une personne se trouve a moins de 20 cm de l'antenne dans des conditions de fonctionnement normales.

Avertissement de la Commission Fédérale des Communications (FCC)

Cet apparéil a été testé et satisfait aux limites établies pour les apparéils numériques de classe B, conformément à l'alinéa 15 de la réglementation FCC. Ces limites ont été conçues de manière à assurer une protection raisonnable contre les interférences nuisibles au sein d'une installation domestique.

L'appareil génére, utilise et peut irradir une énergie radiofréquence. Si cet équipement cause des interférences nuisibles sur le plan de la réception radio ou télévision, pouvant être déterminées en mettant l'appareil sous et hors tension, l'utilisateur est invite à tester et à corriger l'interfERENCE en prénant une des mesures suivantes :

Réorienter ou changer de place l'antenne de réception.SFib
Augmenter la distance entre l'appareil et le récepteur.
- Connecter l'appareil à une prise située sur un circuit différent de celui sur lequel le récepteur est connecté.
- Consulter le revendeur ou un technician en radio/TV pour obtenir de l'aide.

Modifications

La réglementation de la FCC sou lignée la nécessité d'indiquer à l'utilisateur que toute modification, de chaque nature que ce soit et non agrée par Belkin International, Inc., lui retire le droit d'utiliser l'appareil.

Europe - Déclaration de conformité CE

Cet apparéil est en conformité avec les exigences essentielles de la directive R&TTE 1999/5/CE. Les méthodes d'essai suivantes ont été utilisées pour démontré la présomption de conformité avec les exigences essentielles de la directive R&TTE 1999/5/CE :

EN60950-1:2001 A11:2004

Sécurité des équipements informatiques

Garantie à vie limitée du produit de Belkin International, Inc.

Couverture offerte par la garantie

Belkin International, Inc. (« Belkin ») garantit à l'acheteur initial de ce produit Belkin que le produit est exempt de défauts de conception, de montage, de matériel et de fabrication.

Période de couverture

Belkin garantit le produit Belkin pour toute la durée de vie du produit.

En cas de probleme

Garantie du produit. SF1bBelkin s'engage à réparer ou à remplaçer gratuitemment, à sa convenance, tout produit défectueux (à l'exception des frais d'expédition du produit).

Limites de la couverture offerte par la garantie

Toutes les garanties précités sont nulles et non avenues si le produit Belkin n'est pas returné à Belkin, à la demande expresse de celui-ci, l'acheteur étant responsable de l'acquittement des frais d'expédition, ou si Belkin détermine que le produit Belkin a été installé de façon inappropriée ou modifié'une quelconque manière. La garantie du produit Belkin ne protège pas contre des calamités naturelles comme les inondations, les tremblements de terre, la foudre, la guerre, le vandalisme, le vol, l'usure normale, l'érosion, l'épuisement, l'obsolescence, l'abus, les dommages provoqués par des perturbations deasse tension (baisses ou affaisements de tension, par exemple), un programme non autorisé ou une modification de I'équipement du système.

Pour une demande d'intervention

Procedez comme suit pour obtenir une réparation de votre produit Belkin :

1. Communiquez avec Belkin International, Inc.

États-Unis : 501 W. Walnut St., Compton, CA 90220, États-Unis, à l'attention du Service clientèle, ou appecelez le 00 800 223 800, dans les 15 jours suivant l'évenement.

Europe : Voir coordonnées au verso.

Australie : 1800-235-546, dans les 15 jours suivant l'événement.

Nouvelle-Zélande: 0800-235-546, dans les 15 jours suivant l'événement.

Préparez-vous à fournir les informations suivantes :

a. Le numéro de referencia du produit Belkin.
b. Lieu d'achat du produit.
c. Date d'achat du produit.
d. Une copie de la facture originale.

1. Le représentant du service client Belkin vous indiquera alors comment envoyer votre facture et le produit Belkin, et commentprésenter votre réclamation.

Belkin se reserve le droit d'examiner le produit Belkin endommagé. Tous les frais d'expédition du produit Belkin à l'adresse de Belkin en vue de son inspection seront entière à la charge de l'acheteur. Si Belkin détermine, à son entière déscription, qu'il serait impossible d'expédier l'équipement endommagé à Belkin, Belkin peut désigner un atelier de réparation de son choix pour l'inspection du produit et l'établissement d'un devis de réparation. Les coûts, s'il en est, pour l'expédition de l'équipement jusqu'à l'atelier de réparation et le return, et pour l'estimation, seront entérieur assumés par l'acheteur. L'équipement endommagé doit être disponible pour inspection jusqu'à ce que la demande de réclamation soit régée. Lorsqu'un règlement intervient, Belkin se reserve le droit d'un recours en subrogation sous toute autre police d'assurance détenue par l'acheteur.

Relation entre le Droit national et la garantie

CETTE GARANTIE NE COMPREND QUE LA GARANTIE BELKIN. BELKIN REJETTE PAR LE PRESENT DOCUMENT TOUTES LES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, SAUF EXCEPTIONS PREVUES PAR LA LOI, Y COMPRIS MAIS SANS S'Y LIMITER, LES GARANTIES IMPLICITES AFFERENTES À LA QUALITÉ LOYALE ET MARCHANDE ET À L'ADOQUATION À UNE FINALité DONNée. CES GARANTIES IMPLICITES, LE CAS ÉCHEANT, SONT D'une DURée LIMITEE AUX CONDITIONS DE LA PRESENTE GARANTIE.

Certain pays ne permettent pas d'imposer de limite à la durée de validité des garanties implicites. Il se peut donc que les limites précités ne s'appliquent pas dans votre cas.

BELKIN NE POT EN AUCUN CAS ÉTRE TENU RESPONSABLE DE DOMMAGES ACCESSOIRES, DIRECTS, INDIRECTS OU MULTIPLES, Y COMPRIS, MAIS SANS S'Y LIMITER, LES PERTES COMMERCIALES OU DE REVENUS DÉCOULANT DE LA VENTE OU DE L'UTILISATION DE TOUT PRODUIT BELKIN, MÉME LORSQU'IL A ETÉ AVISE DE LA PROBABILITE DES DITS DOMMAGES.

La garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient d'un pays à l'autre. Certains pays ne permettent pas d'imposer de limite à la durée de validité des garanties implicites. Il se peut donc que les limites ci-dessus ne s'appliquent pas dans votre cas.

Pour en savoir plus sur la récapération de ce produit, visitez

http://environmental.belkin.com
